Köpüklü Yangın Söndürme Sistemleri
Köpüklü Yangın Söndürme Sistemi Nedir?
Köpüklü yangın söndürme sistemi, yangınla mücadelede suyun ve özel köpük ajanlarının birleşimi ile yangını kontrol altına alan etkin bir sistemdir. Sistem, özellikle A ve B sınıfı yangınlarda etkili olup, yanıcı sıvılarla çalışan endüstriyel tesislerde yaygın şekilde kullanılır.
Köpük, yangın yüzeyini kaplayarak oksijenin yanmaya ulaşmasını engeller, bu sayede yangın hızla söndürülür ve yeniden tutuşma riski minimuma indirilir.
Kullanım alanları:
- Ulaşım ve Lojistik: Uçak ve helikopter hangarları, helipedler, gemi makine daireleri.
- Enerji ve Endüstri: Akaryakıt depolama tankları, rafineriler, jeneratör ve pompa odaları, trafo merkezleri.
- Kimya ve Üretim: Boya kabinleri, kimyasal madde depoları, ilaç ve plastik üretim tesisleri.
Köpük Konsantresi Çeşitleri:
Yangının türüne göre farklı içerikler tercih edilir:
- AFFF (Sulu Film Yapıcı): Yakıt üzerinde hızla yayılan bir film tabakası oluşturur.
- AR-AFFF (Alkole Dayanıklı): Alkol gibi suyla karışabilen polar solvent yangınları için uygundur.
- Protein Bazlı: Isıya karşı dayanıklı, stabil bir örtü sağlar.
- Sentetik Bazlı: Genelde yüksek genleşme gerektiren kapalı hacimlerde (depo, hangar vb.) kullanılır.
Teknik Özellikler:
- Yangın yüzeyini kaplama
- Hızlı söndürme ve yeniden tutuşmayı önleme
- Minimum su kullanımı
Köpük Sistemi Çalışma Prensibi:
Sistem, yangın algılama cihazları (ısı veya duman dedektörleri) tarafından tetiklendiğinde şu adımları izler:
- Algılama ve Aktivasyon: Dedektörler yangını fark ettiğinde kontrol paneline sinyal gönderir ve sistem devreye girer.
- Algılama ve Aktivasyon: Dedektörler yangını fark ettiğinde kontrol paneline sinyal gönderir ve sistem devreye girer.
- Karıştırma (Oranlama): Su kaynağından gelen yüksek basınçlı su, bir oranlayıcı (proportioner) yardımıyla tanktaki köpük konsantresi ile karışır.
- Genleşme: Oluşan su-köpük solüsyonu, boşaltma ekipmanlarından (sprinkler, köpük jeneratörü vb.) geçerken hava ile temas ederek genleşir ve gerçek köpük formunu alır.
- Söndürme: Köpük, yanan sıvının yüzeyinde bir battaniye tabakası oluşturarak yakıt buharı ile oksijeni ayırır, buharlaşmayı engeller ve yüzeyi soğutur
Sistem Çalışma Süreci:
- Yangın algılama sistemi tetiklenir
- Alarm devreye girer
- Kontrol paneli köpük pompasını aktive eder
- Su ve köpük ajanı karıştırılarak boru hattına gönderilir
- Nozullar aracılığıyla köpük ortama dağıtılır
- Yangın hızlıca söndürülür
Köpük Sistemi Türleri:
Sabit Köpük Sistemi
- Boru hattı ve nozullar sabittir
- Tesis genelinde sabit koruma sağlar
Taşınabilir Köpük Sistemleri
- Tesis Yangın söndürme cihazı şeklinde taşınabilir
- Küçük alan ve lokal yangınlar için uygundur

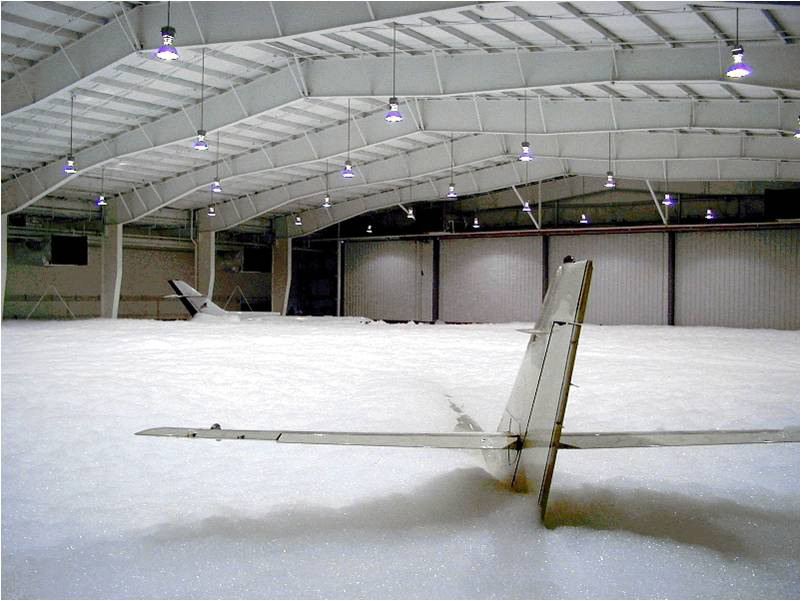

Total Flooding
- Kapalı alanlarda kullanılır
- Tüm alan köpükle doldurulur
Local Application
- Sadece yangın bölgesine uygulanır
- Açık alan veya depo yangınları için uygundur
Köpük Sistem Bileşenleri:

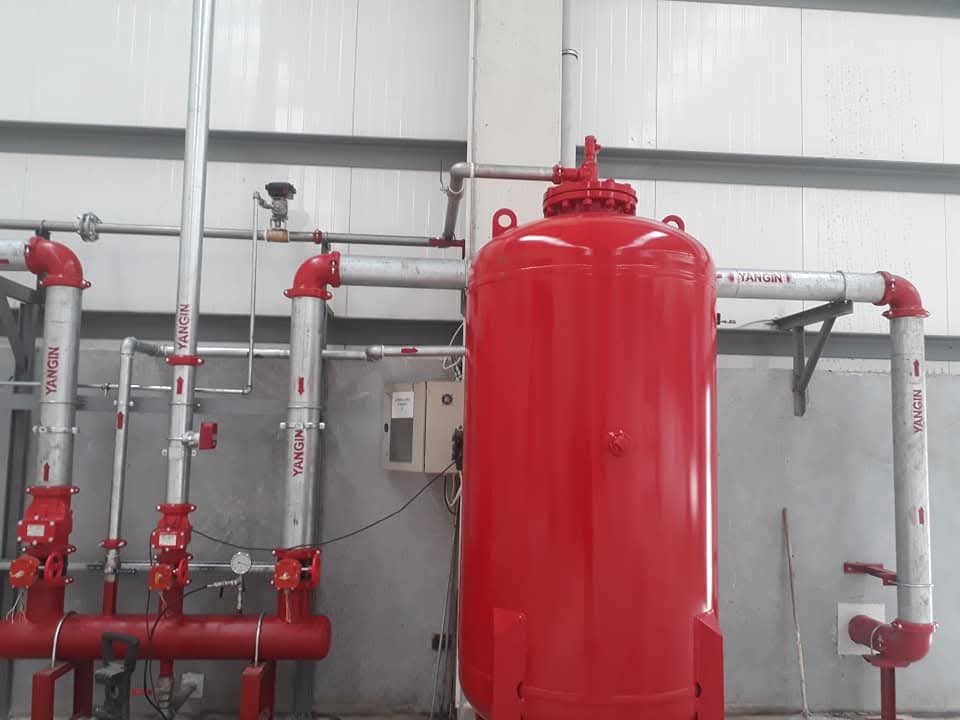

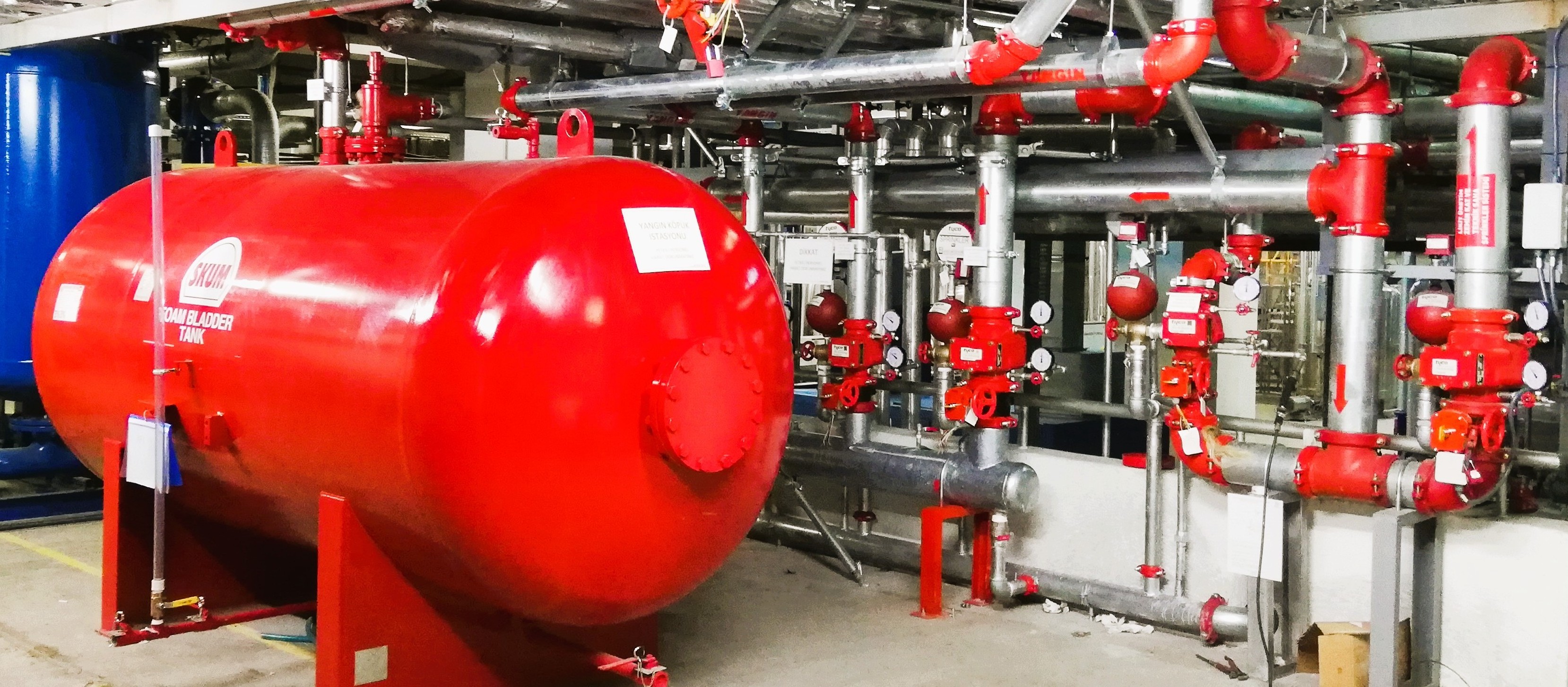

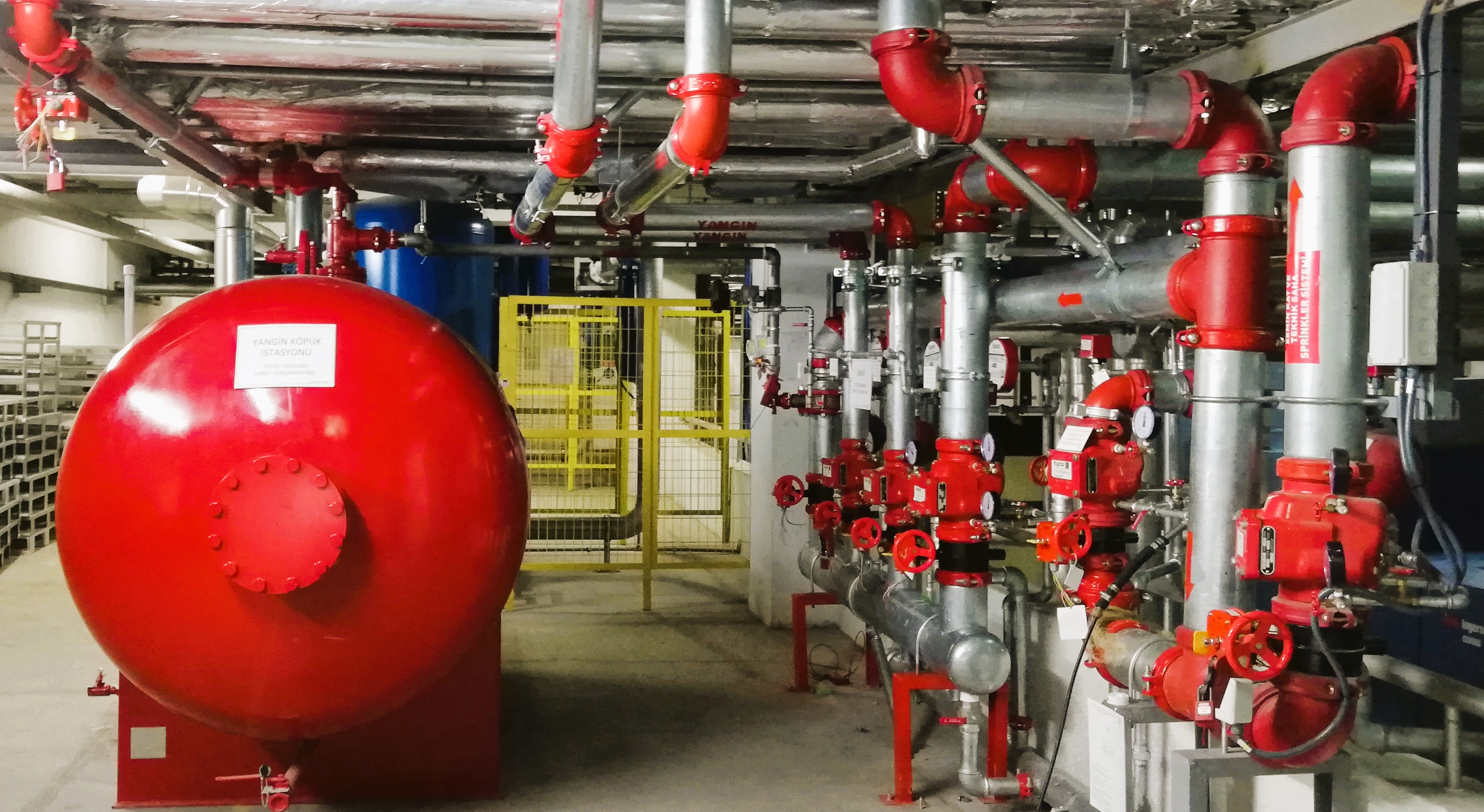

Köpük Deposu ve Silindirler
- Köpük ajanını depolar
- Sistem ihtiyacına göre kapasite belirlenir
Pompa ve Karıştırıcılar
- Su ve köpük ajanını karıştırır
- Sabit basınç sağlar
Boru Hattı ve Nozullar
- Köpüğü ortama iletir
- Homojen dağılım sağlar
Kontrol Paneli
- Sistemi yönetir
- Alarm ve dedektör sinyallerini alır
Yangın Algılama Sistemi
- Duman, ısı veya yanıcı buhar dedektörler
- Alarm ve Uyarı Sistemleri
- Sesli ve görsel uyarı sağlar
Köpük Sistemi Avantajları:
Yanıcı Sıvılar için Etkili
- Petrol, benzin, kimyasal sıvılarda hızlı söndürme
Yeniden Tutuşmayı Önler
- Köpük tabakası yüzeyi sürekli kaplar
Minimum Hasar
- Su bazlı olmasına rağmen kontrol altına alınır
Esnek Uygulama
- Total flooding veya local application seçenekleri
Çevre Dostu
- Doğru seçilmiş köpük ajanları çevreye zarar vermez
Köpük Sistemi Dezavantajları:
- Kurulum maliyeti yüksek
- Köpük ajanının temini gereklidir
- Yanlış karışım verimliliği düşürebilir
- Büyük alanlarda su ve köpük tüketimi artar
Köpük Sistem Kurulumu:
Risk Analizi
- Yangın riski ve alan hacmi belirlenir
Tasarım
- Pompa kapasitesi ve nozul yerleşimi hesaplanır
Montaj
- Borulama ve silindir kurulumu yapılır
- Nozullar monte edilir
Test ve Devreye Alma
- Sistem basınç ve akış testi
- Fonksiyon testleri
Köpük Sistemi Standartları:
NFPA 11
- Köpük sistemleri standardı
EN 13565
- Avrupa köpük sistemleri standardı
ISO 7203
- Endüstriyel uygulamalar için standart
TS EN 13565
- Türkiye uygulama standardı
Kullanım Alanları:
- Akaryakıt depoları
- Kimya ve petrokimya tesisleri
- Liman ve petrol terminalleri
- Havaalanı hangarları
- Endüstriyel üretim tesisleri
- Laboratuvar ve arşivler
Köpük Sistemi Bakımı:
- Otomatik Köpüklü Söndürme sistemleri, etkinliğini koruyabilmek için düzenli bakıma ihtiyaç duyar.
- Köpüklü Sprinkler Sistemleri Bakımları TS EN 9811, TS EN 671-3, TS EN 12845 + A2 “ ve “NFPA 25 Inspection,Test&Maintenance Manuel” e uygun olarak yapılmalıdır. Bakım Formları NFPA standartlarına uygun olarak düzenlenmelidir
Sonuç ve Öneriler
Köpükle yangın söndürme sistemi, özellikle yanıcı sıvı ve endüstriyel yangınlarda kritik öneme sahiptir. Total flooding ve lokal uygulama seçenekleri ile hem büyük alanları hem de hassas bölgeleri koruyabilir.
NFPA 11 ve TS EN 13565 standartlarına uygun şekilde kurulan sistemler maksimum performans ve güvenlik sağlar.
Kurulum ve bakım işlemleri mutlaka uzman mühendisler tarafından yapılmalı ve sistem testleri periyodik olarak gerçekleştirilmelidir.
